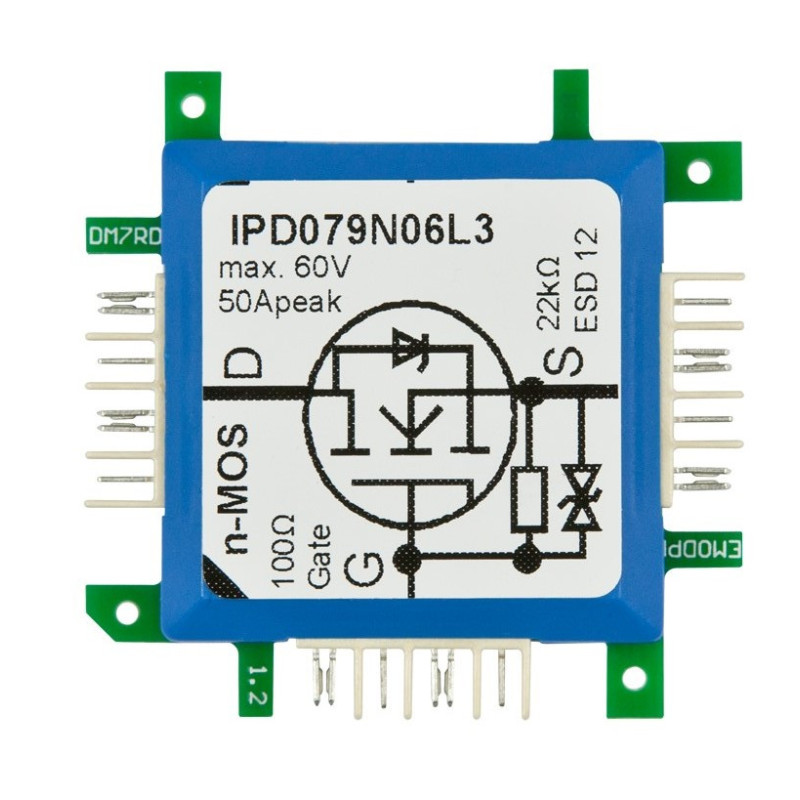

Brick'R'knowledge Tranzistor n MOS Leistung

Náš tranzistor řídí tok proudu mezi drainem a zdrojem pomocí napětí přivedeného na hradlo. Zvláštností této součástky je, že spojení mezi hradlem a zdrojem má velmi vysokou impedanci. Polní tranzistory jsou známé jako ?MOSFET? (metal-oxide semiconductor field-effect transistor) nebo zkráceně "MOS". Existují různé typy MOS, tento je normální blokovací n-kanál. To znamená, že na hradle musí být prahové napětí, aby mezi drainem a zdrojem protékal proud. Napětí na hradle musí být kladné vůči zdroji. MOSFET snese napětí source - drain až 60 V a špičkový proud 60 A (samozřejmě ne obojí současně). Pozor. Kontakty cihlového systému snesou maximálně 6,3A na jeden kontakt. Vstup hradla je chráněn ESD 12V a odporem 22kOhm.
