Brick'R'knowledge LED dual grün & orange Signal durchverbunden

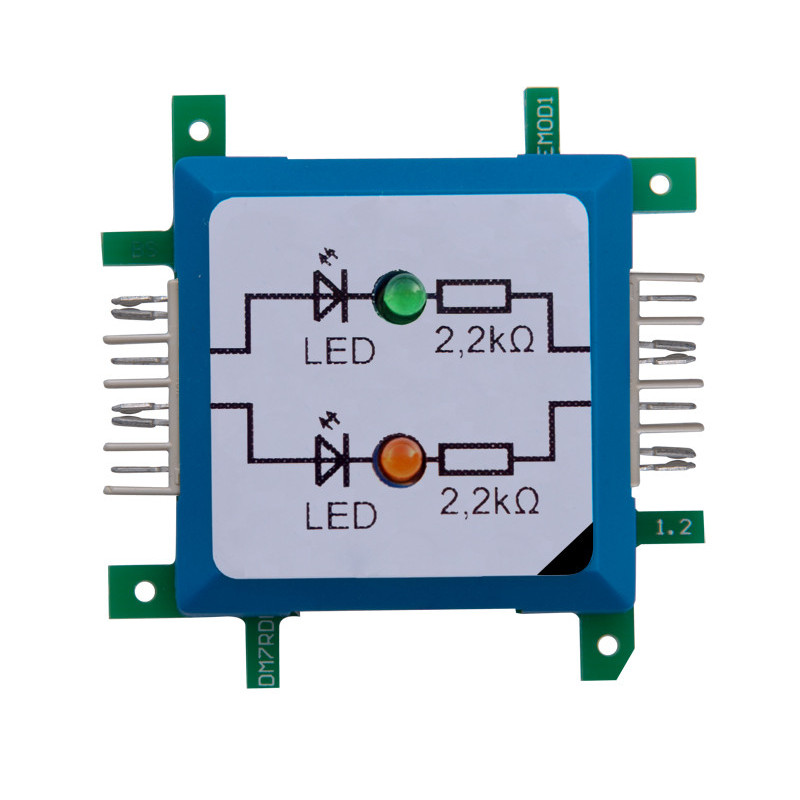

V modulu jsou umístěny dvě LED (světelné diody). Kromě toho je k ochraně diod před nadměrným průtokem proudu použit sériový rezistor 2,2KOhm. Jsou optimalizovány pro proud 2 mA. Rezistory jsou připojeny na druhou stranu kostky a vedeny samostatně, takže lze sestavit i varianty obvodů. Pokud odpory propojíte s 0V zemnícím prvkem, lze je provozovat přímo s výstupy Nano. Obecně je důležité zajistit, aby katoda byla připojena záporně k anodě. Katoda je na symbolu LED diody označena vodorovným pruhem.
