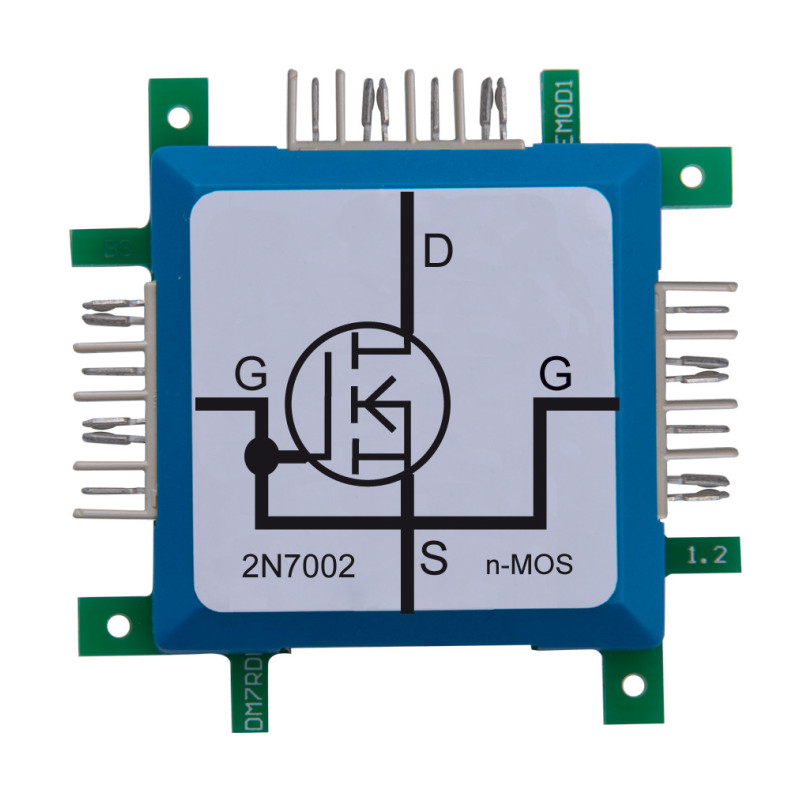

Brick'R'knowledge Tranzistor n MOS 2N7002

Polní tranzistor řídí tok proudu mezi drainem (D) a zdrojem (S) prostřednictvím napětí přivedeného na hradlo (G). Zvláštností této součástky je, že spojení mezi hradlem a zdrojem má velmi vysokou impedanci. Polní tranzistory se označují jako "MOSFET" ( metal-oxide semiconductor field-effect transistor ) nebo zkráceně "MOS". Existují různé typy MOS. Ten, který je použit v této cihle, je n-kanálový s normálním blokováním. To znamená, že na hradlo musí být přivedeno prahové napětí, aby mezi drainem a zdrojem mohl protékat proud. Protože se jedná o n-kanálový MOS, musí být napětí na kontaktu hradla kladné vůči kontaktu zdroje. Pro snadnější manipulaci je kontakt hradla k dispozici na obou stranách kostky.
